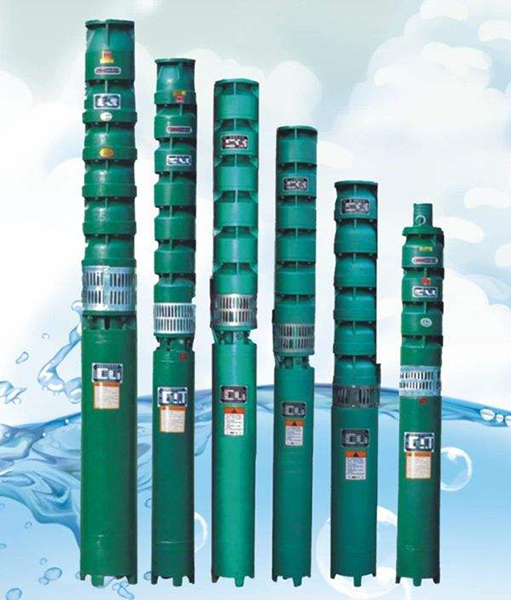

潛水泵按照液流的排出方式分為外裝式潛水泵、內裝式潛水泵、半內裝式潛水泵、貫流式潛水泵。

一、什么是外裝式潛水泵

外裝式潛水泵吸人液體后圖10-7屏蔽式潛水泵通過葉輪作用，直接從壓水室出口排出，結構設計簡單，效率相對較高，圖10—2所示即為典型外裝式潛水泵。為了改善外裝式潛水泵的冷卻條件，常將功率較大的潛水泵電動機外殼做成夾套式，將泵出水高壓區的液體引人夾套冷卻電動機。

二、什么是內裝式潛水泵

內裝式潛水泵吸入所輸送的液體，經過葉輪加壓流出，通常冷卻油室，并經過包圍電動機的環形流道，使液體冷卻電動機后再流出泵的出口，整泵效率稍有下降，但泵的使用可靠性大大增加，典型內裝式潛水泵。半內裝式潛水泵結構特點介于外裝式、內裝式潛水泵兩者之間，通常將泵出水管經過電動機外殼的部分與機殼連成一體，對電動機起到一定的冷卻作用例如低水位潛水泵。

貫流式潛水泵的電動機位于潛水泵的外部，泵葉輪裝在電動機轉子內部，兩者成為一體，象輸送的水流經電動機轉子內壁冷卻轉子，電動機一般為充水式例如充水式潛水泵，外徑較大，高度低，冷卻條件好。

時常審查潛水電泵的運行電壓與直流電。用水壓表測量三相電壓應根本統一，且在340~420V，用鉗形直流電表測量三相直流電應根本統一，且為0.5~1倍的額外直流電。

定期審查潛水電泵對地的熱態絕緣電阻。在畸形陸續運行4~6h后，停機用兆歐表測量電機繞組對地絕緣電阻應＞0.5MΩ。關于短工夫停用的潛水電泵，運用前也應作那樣的審查。

開機前要審查熱替續器的銳敏度與其余掩護安裝的作業是否畸形。

審查電纜有無破損景象。關于油浸式潛水電泵，要留神電泵滲油對電纜絕緣橡膠的毀壞作用。
